 pythonのお勉強がてら、ＧＵＩな相続関係説明図作成スクリプトを書いてみました。

１．ダウンロード(2024.5.2更新)
 概要：(README.md)※開かずダウンロード（utf-8文書）
１−(1)　スクリプトファイル
※実行にはpython3及び追加モジュール（canvasvg,zenhan）等がインストールされた環境が必要です。 ※Inkscapeのインストールもおすすめします。適当なフォルダに解凍して、python3 sozoku_svg.pyで実行します。
１−(2)　実行形式ファイル
※ZIP圧縮ファイルを解凍してフォルダ内のsozoku_svg.exe等を実行するだけです。 （※python本体や外部モジュール等を別途インストールする必要もありません。）
ただし、別途Inkscapeのインストールをおすすめします。
１−(3)　python-sdist形式ファイル
※python3の環境が必要です。tar.gzやzip圧縮ファイルのまま pip install sozokusvg-xxx-sdist.tar.gz(.zip)でインストールします。 （pythonのvenv仮想環境へのインストールを推奨）端末やコマンドプロンプトでsozokusvgで実行できるばずです。
なお、別途Inkscapeのインストールをおすすめします。
１−(4)　旧ファイル
２．ライセンス
フリーソフト
（詳しくないですがＧＰＬかと…）
３．動作環境
  • OS Linux,Windows,macOSほか（スクリプトで実行する場合、python3が動作していて必要なパッケージが入っていれば多分大丈夫）
  • スクリプトで実行する場合
    ・python3（python3.3以上を推奨）
    ・python追加パッケージ：zenhan,canvasvg
    ※macOS上での実行については作成メモ(2017.12.5)を参照してください。
  • 実行形式ファイルを使用する場合
    ・特になし（実行形式ファイルの中にpython本体も追加パッケージも含まれるのでシステムにpythonをインストールする必要もありません）
  • あると望ましいプログラム（必須ではありません）
    Inkscape：svg形式ファイルの編集、印刷、pdfへの変換など
    xte（xautomation）：Linux環境のみ。IME擬似制御用
    poster：Linux環境のみ。分割印刷用PSファイル出力
４．スクリプトの概要（詳細は解説ページを参照）
  • ＧＵＩで相続関係説明図が作成できます。
  • 相続関係人を長方形のBoxで表現し、相続関係をLineで表現します。

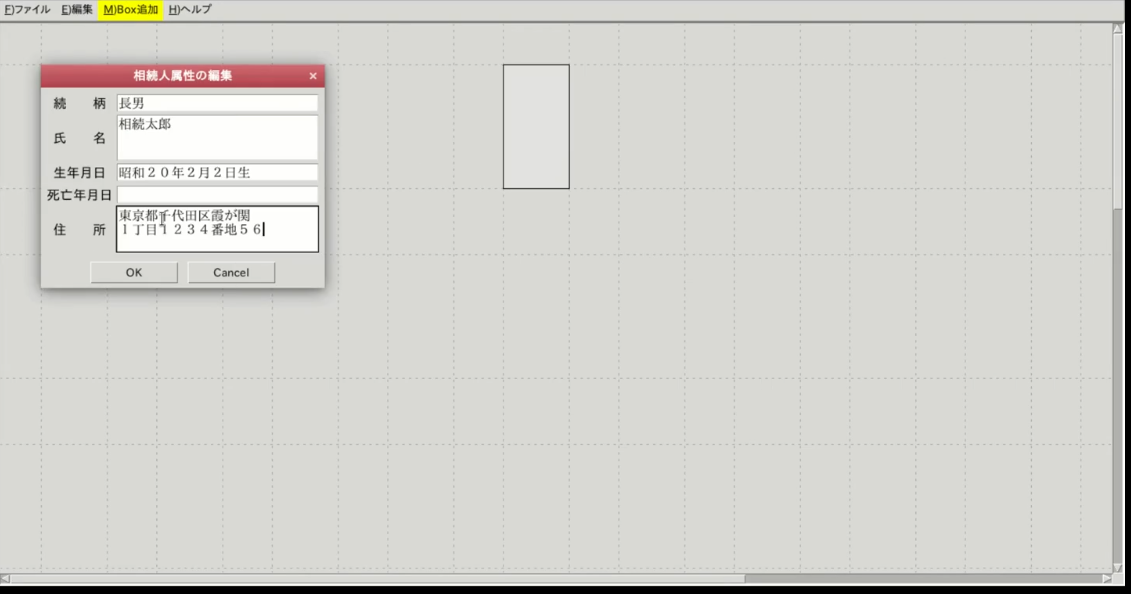

  • 相続関係人の情報は、氏名、続柄、生年月日、死亡年月日、住所です。
    相続関係人の情報は縦書表示になります。氏名、住所は複数行表示できます。
  • Boxは移動できます。Boxに接続されたLineも一緒に移動します。

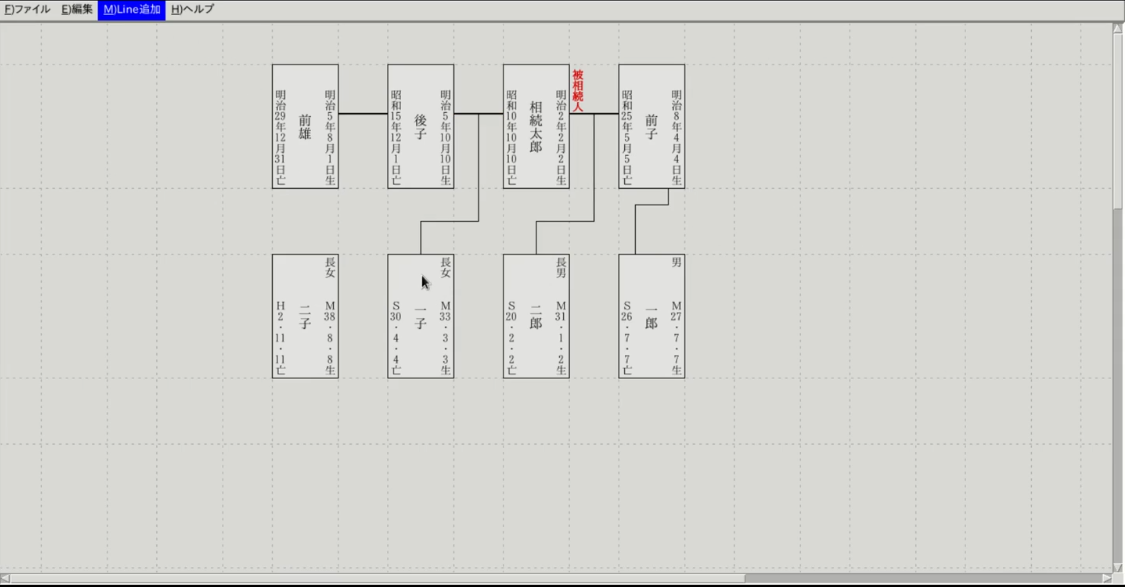

  • Lineは接続するBoxやLineを指定することで自動で作成されます。
  • 任意の位置にLineを作成することはできませんが、作成後微調整できます。

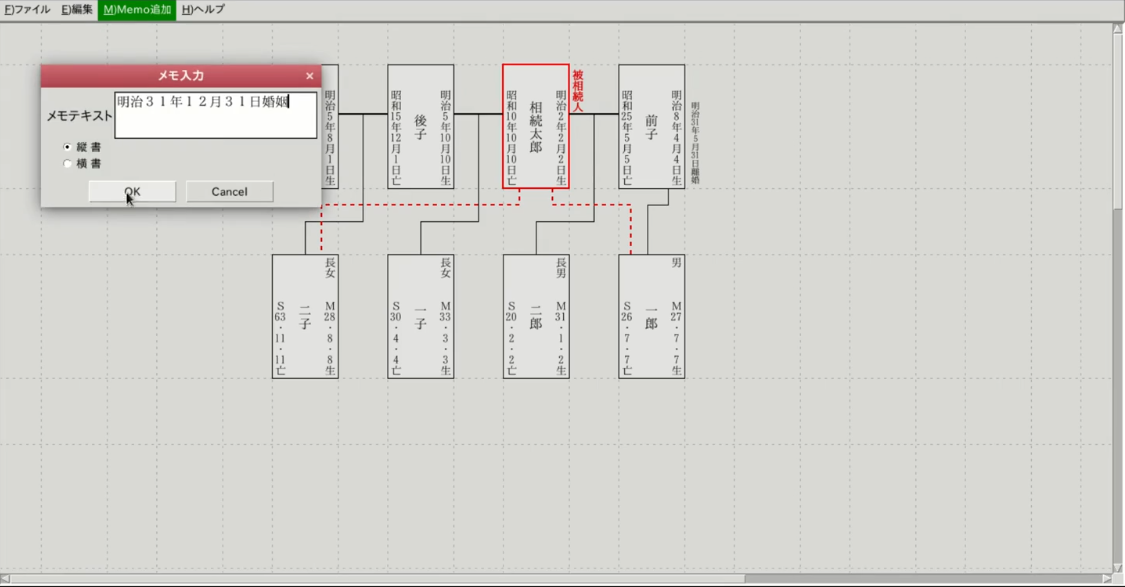

  • 任意の位置に縦書き又は横書きで複数行のメモを挿入できます。
  • 表示用のフォントは１つに制限されます。
  • BoxやLine、メモのスタイル（文字サイズ、色、線形状、背景色）は変更可能です。
  • 直接印刷することはできませんが、SVG形式で出力し、Inkscapeやインターネットブラウザ等を使って印刷します。
    Inkscapeがインストールされていれば、Inkscape経由でPDFも出力できます。

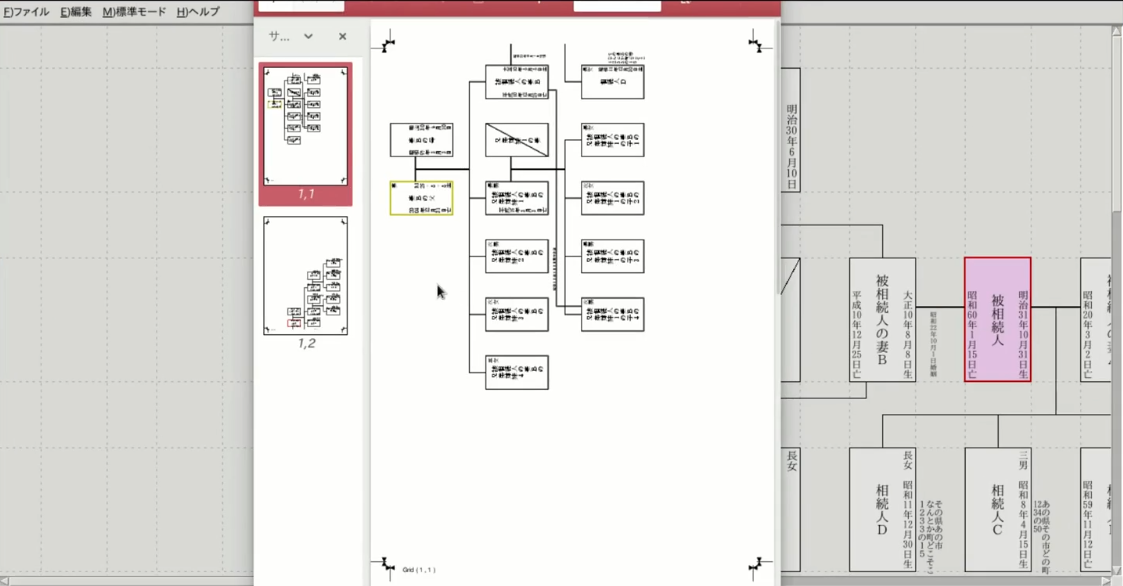

    Linux環境でInkscapeとposterコマンドがあれば分割印刷用PSファイルが出力できます。 （WindowsではPDF出力後、AdobeReader（Ver9以降）を使って分割印刷できます。）
  • メモリーの範囲内で操作取消し（Undo）も可能
  • 保存せずに終了した場合、念のため、所定のフォルダにバックアップを作成 （※異常終了した場合を除く）
５．操作方法の紹介動画（環境ubuntu14.04）
よりpythonスクリプトらしい記述へのご意見をお待ちしています。
また、スクリプトに不具合などありましたらご連絡ください。可能な限り対応します。
連絡先メールアドレス：ｒｅｎｒａｋｕ＠ｓｏｚｏｋｕ．ｉｎｂｌａｎｋ．ｎｅｔ
（上記メールアドレスは全角で記載しています。お手数ですが半角に打ち替えてご使用ください。）
